Ominaisuudet:

>ADC12 painevalettu Al, integroitu muotitaonta, erinomainen lämmönjohtavuus;
>Korkean kirkkauden SMD2835 (1 W) LEDit, DUALRAYS Oma kehittämä korkeatehoinen eristämätön ohjain;
>Sisäänrakennettu Plug and Play -liiketunnistin kompaktilla rakenteella;
>IP65 / IK08 Suojaus;
>60 asteen / 90 asteen / 120 asteen sädekulma valinnainen;
>Korroosionkestävä jauhemaalattu viimeistely;
>Useita asennuksia: ripustuslenkki, kattoasennus, seinäasennus;
>Erilaisia älykkäitä ohjauksia: 1-10V, DALI, liiketunnistin, päivänvalotunnistin, Zigbee ja hätätilanne;
>Turvaketju varattu työvoimakustannusten säästämiseen ja kaksinkertaiseen turvallisuuden varmistamiseen;
>Ei UV- tai IR-säteilyä ja täysin elohopeaton;
> L70/B20 @ 63.000h;
>Räätälöity tuki erityisprojekteihin;

DUALRAYS HB4 UFO High Bay Poster

Vaihtoehdot:

>Kuljettaja: Meanwell HBG(Round),ELG/HLG(Retangle),Sosen;
>Säätimet ja himmennys: 1-10V, DALI, liiketunnistin, päivänvalotunnistin, Zigbee ja hätätilanne;
>Heijastin: PC-heijastin / Al-heijastin;
>Linssi: 60 astetta / 90 astetta (helmi- tai raitalinssillä) / 120 astetta (PC tai karkaistu lasi)
>Asennus: Silmukan ripustus, kattoasennus, seinäasennus;

>Tehtaat / varastot / supermarketit
>Näyttelyt / Näyttelytilat / Eläintila
>Navetat ja ratsastushallit / Logistiikkakeskus
>Korkeat huoneet ja hallit / stadion / kemiantehdas
>Perinteinen lampun vaihto

Malli nro.	DR-HB100-DGXP	DR-HB150-DGXP	DR-HB200-DGXP	DR-HB240-DGXP
Järjestelmä wattia/W	100W	150W	200W	240W
Järjestelmän tehokkuus/LPW	140LPW / 160LPW Valinnainen
Lumen lähtö/lm	14.000 / 16.000±5%	21.000 / 24.000±5%	28.000 / 32.000±5%	33.600 / 38.400±5%
Nimellistulojännite/V	AC100 ~ 277V, 50/60Hz
LEDit Valonlähde	SMD2835 (1 W)
SDCM	<5
CCT/K	5000K standardille (3000K/4000K/5700K/6500K valinnainen)
CRI/Ra	>70Ra (>80Ra vaihtoehto)
Tehokerroin	>0.95
THD	<10%
Säteen kulma (valinnainen)	60 astetta / 90 astetta / 120 astetta Valinnainen
UGR	<25
Ylijännitesuoja	3,75 ~ 4KV SPD sisäänrakennettu ohjain
LED-ohjain	DUALRAYS Oma kehittämä korkean PF:n eristämätön ohjain
IP-luokitus	IP65
Himmennys (valinnainen)	0/1-10V/Zigbee
Anturi (valinnainen)	Liiketunnistin, päivänvalotunnistin
Hätä (valinnainen)	Saatavilla (30 W @ 3 tuntia vakiona)
Suojausluokka	LuokkaⅠ
Viimeistelyväri (valinnainen)	Musta RAL9017 (Standard) / Valkoinen RAL9016 Valinnainen
Materiaali	Alumiini + PC (karkaistu lasikansi valinnainen)
Elinikä/tuntia	70.000 Hrs (Ta=30 astetta @L70)
Käyttölämpötila/aste	-40 astetta + 50 asteeseen (-40 astetta F - 122 astetta F)
Varastointilämpötila/aste	- 40 astetta + 65 asteeseen (-40 astetta F - 149 astetta F)
Asennus (valinnainen)	Ripustuslenkki, kattoasennus, seinäasennus
Todistus	CE (EMC+LVD), RoHS, ENEC, D-merkki, SAA, RCM saatavilla

Luonne/voima	100W	150W	200W	240W
A	Φ253mm	φ308mm	φ354mm	φ405mm
B	149 mm	155 mm	160 mm	168mm

DUALRAYS HB5 UFO High Bay Light Distribution

DUALRAYS HB4 UFO High Bay Installation 01

DUALRAYS HB4 UFO High Bay Installation 02

DUALRAYS HB4 UFO High Bay Installation 03

ASENNUSOHJE
TÄRKEITÄ TURVALLISUUSTIETOJA:

Lue kaikki alla olevat ohjeet ennen asennusta
>Varmista, että syöttöjännite vastaa tuotteen nimellisjännitettä;
>Tuotteen saa asentaa pätevä sähköasentaja kansallisten sähkösäännösten ja vastaavien paikallisten määräysten mukaisesti.
>Jos tuote on vaurioitunut, älä käytä sitä!

DUALRAYS HB5 UFO High Bay Wiring Diagram

HENKILÖVAHINGON VAARA – LUE ja noudata kaikkia VAROITUKSIA ja asennusohjeita.
Säilytä tai anna omistajalle myöhempää tarvetta varten.

Viiltojen vaara:Käytä käsineitä estääksesi viiltoja tai hankausta, kun poistat tämän tuotteen laatikosta, käsittelet, asennat ja huollat sitä.
Sähköiskun vaara:Tämä tuote saa asentaa soveltuvan asennusmääräyksen mukaisesti henkilön, joka tuntee tuotteen rakenteen ja toiminnan sekä siihen liittyvät vaarat.
Tulipalon vaara:Vähintään 194 asteen F syöttöjohtimet. Pyydä pätevää sähköasentajaa varmistaaksesi oikean haarapiirin johdon.

DUALRAYS® ei ota vastuuta vaatimuksista, jotka johtuvat tämän tuotteen virheellisestä tai huolimattomasta asennuksesta tai käsittelystä.

DALI laite

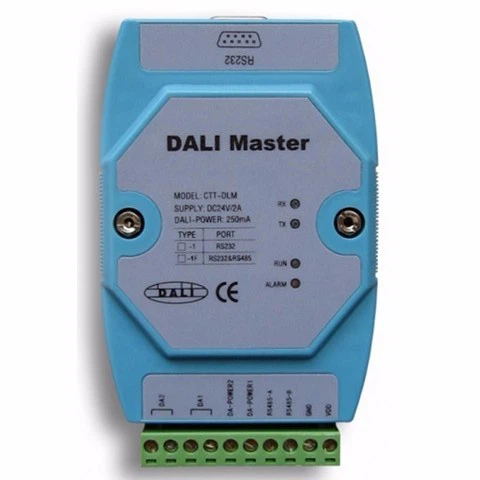

DUALRAYS DALI Center Controller 02

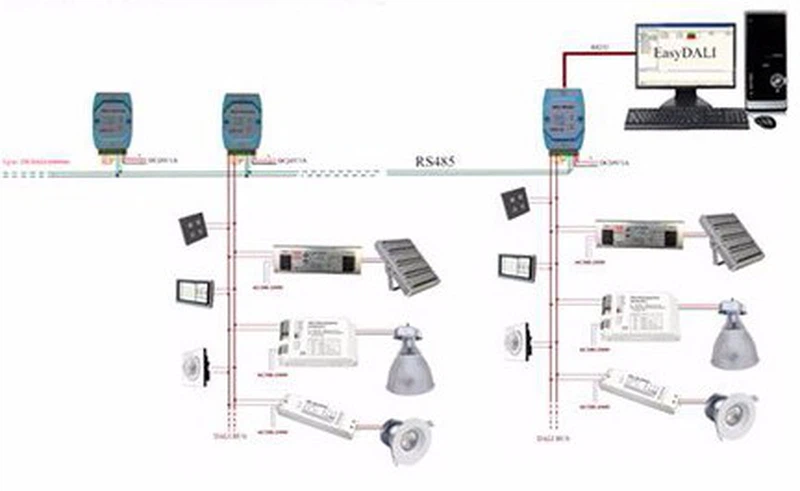

DALI älykäs ohjauskaavio

DUALRAYS DALI Center Controller Diagram

DALI älykäs ohjauskäyttöliittymä

DUALRAYS DALI Center Controller Diagram 011

Malli nro.	Nettopaino/kg	Ulkopakkauksen koko/mm	Bruttopaino/kg	QTY"/CTN
DR-HB100-DGXP	2.2	300300170	2.8	1kpl/CTN
DR-HB150-DGXP	2.6	330330170	3.3	1kpl/CTN
DR-HB200-DGXP	2.9	370370170	3.7	1kpl/CTN
DR-HB200-DGXP	3.8	410410170	4.6	1kpl/CTN
